Pourquoi recourir à la photogrammétrie aérienne?
Un outil de mesure précis
En combinant photogrammétrie par drone avec les données issues d’autres logiciels, de nombreux corps de métier sont susceptibles de réaliser de substantielles économies sur leurs coûts d’exploitation.
Il est encore fréquent d’assimiler le drone civil à une simple caméra volante. Pourtant, la photogrammétrie permet d’obtenir bien davantage des captations par drone.
En effet, cette technique permet de combiner les prises de vue d’un même objet saisi sous différents angles ; des logiciels spécialisés assemblent ces prises de vue en un seul fichier par identification de leurs zones de chevauchement. Grâce à l’autonomie du drone, les zones photographiées peuvent être importantes en superficie.
Les produits numériques obtenus (orthophotographie, MNS, MNT, nuage de points) permettent de mesurer les dimensions des objets présents sur les prises de vue. La variété des angles de captation, permet également de calculer la hauteur des objets par rapport au sol.
exemple de photogrammétrie par drône: les points bleus retracent la localisation du drone lors de chaque prise de vue. En fonction de la superficie à traiter, le nombre de photos à assembler peut très vite être important.
Exemple d'intégration cartographique du produit de la précédente captation drone : la précision de l'orthophotographie peut être appréciée en zoomant
Curseur permettant d'apprécier la géolocalisation de la reconstruction photogrammétrique des images drone.
Zoomer : utilisez les touches +/- ou la molette de votre souris.
Déplacement : maintenez le bouton gauche de la souris enfoncé et faites glisser.
Intégration d'un modèle numérique de surface issu d'une captation drone dans un SIG (système d'information géographique) et réalisation d'une coupe (trait rouge). Les coupes permettent d'apprécier le relief, la hauteur de de la végétation et/ou des bâtiments.. Elles peuvent être positionnées partout , en fonction des objectifs poursuivis
Pour faciliter les prises de décision
Chaque cliché drone est géoréférencé par GNSS (combinaison de plusieurs constellations satellite type GPS). C’est le cas des dizaines de clichés aériens matérialisés précédemment par des points bleus.
De cette façon, les produits de captation peuvent être reportés précisément sur les fonds de carte des logiciels de cartographie ; en jouant sur le curseur on peut contrôler la précision du report automatique réalisé lors de l’assemblage des très nombreuses photographies prises par le drône.
Les clichés obtenus par drone, disposent d’une résolution bien supérieure aux images satellites ; l’ intégration cartographique permet de compléter l’information obtenue avec le contexte environnemental et institutionnel proche. C’est désormais possible facilement avec les données IGN en libre accès. D’autres sources de données cartographiques sont également utilisables. Ces fichiers étant de nature numérique, ils autorisent des retraitements variés et facilitent la réalisation de simulations.
Autre avantage, la captation drone permet de maîtriser à la fois la résolution et la fréquence de rafraichissement des informations à recueillir
Ainsi, le recours au drone permet des gains de temps et d’argent très significatifs lors des phases d’élaboration et de préparation des projets. Cantonner l’intérêt du drone aux phases de suivi d’exécution et d’inventaire c’est ignorer une bonne partie de ses potentiels.
Il s’agit également d’un précieux outil au service de l’entretien, la surveillance et l’optimisation patrimoniale

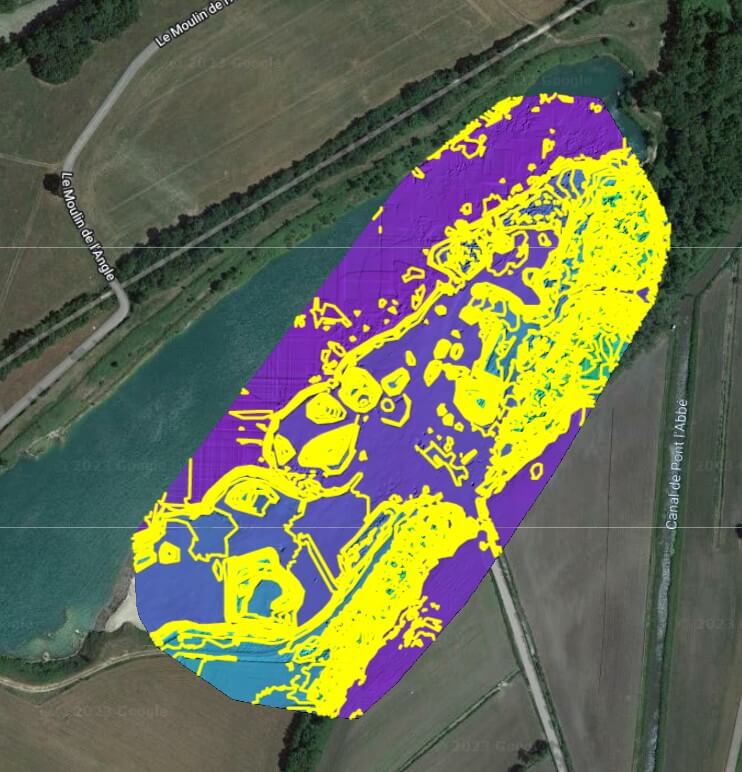

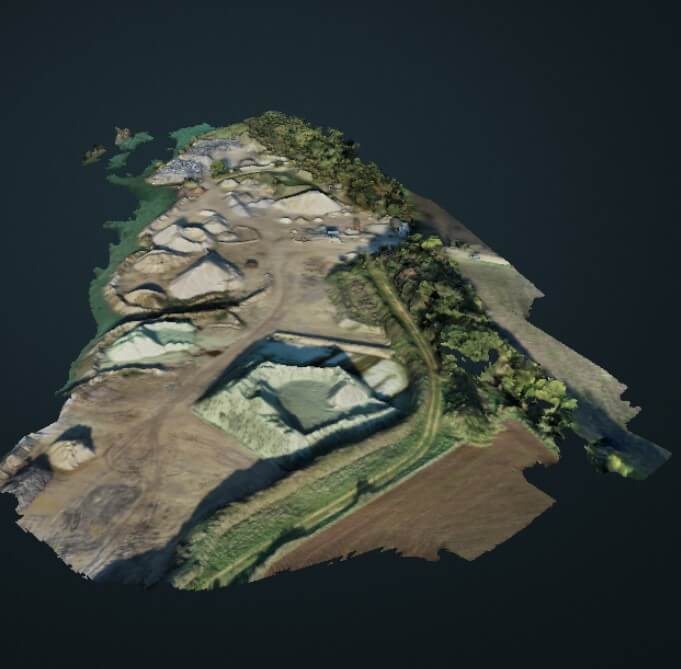

Autres retraitements possibles, toujours issues de la même captation : les deux premières vignettes témoignent des possibilités de visualisation en zoomant sur le fichier obtenu . A droite, les courbes de niveau sur la zone observée. Les données extraites de captation drone renferment des informations sur la hauteur et l’altitude des objets photographiés.
